路灯的结构,各部件的技术参数和性能说明,监控立杆厂家为大家详细分析。

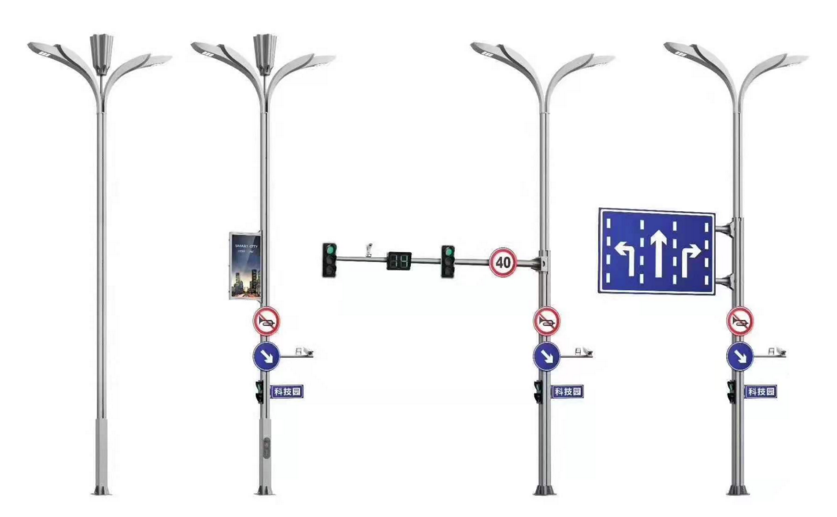

路灯杆:
1. 灯杆的焊接方法为自动埋弧焊,焊接可靠,表面光滑,无明显的气孔、焊凸、下切等焊接缺陷。超声波探伤符合焊接GBl1345二级标准要求。
2. 杆体总高度X米,上径Xmm,下径Xmm,壁厚Xmm。灯杆底部有一个法兰,法兰安装孔距离为ØX,通过地脚螺栓安装在基础上。(X为用户设置的参数,或者通常由公司配置)
3. 灯杆材质选用优质低碳钢Q235A。钢的硅含量不高于0.04%。经大型折弯机一次折弯后,直线度误差不超过0.05%。灯杆抗风按36.9 m/s 11级以上抗震设防,抗震设防烈度为8级。
4. 钢棒的防腐处理采用内、外热镀锌。镀锌工艺要经过酸洗、热镀锌、水洗、磷化、钝化等工序。且锌瘤、脱皮、斑点、阴阳面等缺陷存在,锌层厚度大于86um,符合国家标准GB/T13912-92,镀锌层附着力满足GB2694-88要求,防腐寿命大于30年。
5. 热镀锌后对灯杆进行静电喷涂(颜色可选),喷涂前进行砂光处理,增加附着力。在喷涂过程中,严格控制固化时间和温度,确保塑料层均匀、光滑、无气孔。喷涂层厚度≥1Ooum,附着力达到GB9286-880,表面光滑,硬度≥2H。
灯:
1. 透光罩采用曲面高强度钢化玻璃,耐200°C以上高温,透光率高,抗冲击。
2. 将反射镜、钢化玻璃罩、灯座用密封胶粘接在一起,形成内变泡结构,密封性能好。
3. 反射面采用高纯铝制成,经阳极氧化和电化学抛光处理。它具有光学性能稳定、反射率高的特点。
4. 灯体、灯盖采用铝合金压铸成型,表面经静电喷涂处理,结构轻巧耐腐蚀。灯壳防腐性能为二级,防护等级为IP65,符合《灯具安全要求与试验》(GB7000.1-7000.6)的要求。
技术参数:
1. 保护类:IP65
2. 灯杆高度:±5%
3. 灯效率:≥75%
4. 额定频率:5 ohz
5. 接线方法:单相
6. 灯具防震防护类:I类
7. 绝缘电阻:≥5 oomq
8. 梁臂高度(长度):±1%
9. 灯具配光曲线:翼型配光曲线
10. 反射镜材质:3002-0高纯铝板
11. 额定工作电压:220V(有效质量)
12. 额定绝缘电压:500V(有效质量)
13. 功率因数:中枢神经系统∮≥0.85
14. 灯罩材质:高透明强抗弯曲钢化玻璃
15. 灯具的所有电器(镇流器、触发器、电容器)均安装在灯具内
16. 介电强度:可承受交流5Ohz,有效质量15OV,测试电压持续1min不击穿、不闪络
