简述下电子警察监控杆的结构与设计
下面山东曙新厂家给大家简单介绍下关于电子警察监控杆的结构与设计:

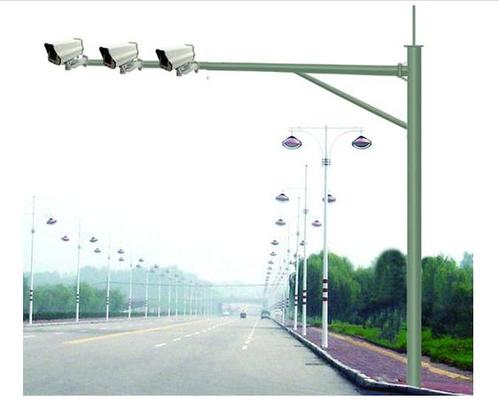

1、电子警察监控杆是用于室外监控摄像机装置的柱状支架路途监控通常运用高度6米横臂1米来进行制作。没有特殊情况一切监控立杆预埋件混凝土为C25砼,所配钢筋契合国标及受风要求。其间水泥为425号普通硅酸盐水泥。混凝土的配比和小水泥用量应契合GBJ204-83的规则;
2、监控杆有必要有杰出接地加引线导入地下(主张导电不走杆体),其接地电阻小于4欧;
3、预埋件地脚螺栓法兰盘以上的螺纹包扎杰出以防损坏螺纹。依据预埋件装置图正确放置监控立杆预埋件,确保支臂杆的伸出方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;
4、电子警察监控杆基础的混凝土浇注面平整度小于5mm/m尽量坚持立杆预埋件水平。预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以避免积水;
5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时,有必要设置手孔井。手孔井的内围尺寸要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁有必要抹水泥沙浆。
6、控制箱由设备厂家依据所需容量装备,外壳选用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺点麻点或划痕的深度不得大于钢材厚度负公役的1/2,且不该大于0.5mm。
8、规划依据:规划风载:23m/s2,疲劳寿命:30年,按国家新标准版本《碳素结构钢》、《电气装置装置工程电缆线路施工及检验标准》、《钢结构工程施工及检验标准》、《钢筋混凝土工程施工检验标准》等相关标准进行施工。
